detector TOFD

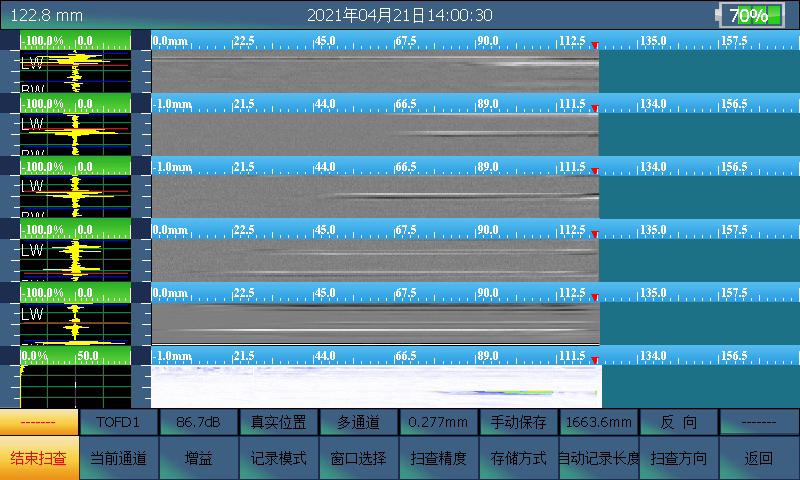

El canal de recepción/transmisión se ha ampliado de admitir 3 grupos de sondas TOFD a admitir 6 grupos de sondas TOFD para la recopilación de datos al mismo tiempo, lo que aumenta el espesor de cobertura máximo de un escaneo a 400 mm y también puede realizar una variedad de combinaciones de modos de escaneo.
Adoptando un diseño de apariencia completamente nuevo, el peso de toda la máquina es inferior a 2 kg.
Al adoptar una pantalla táctil capacitiva a color de 7 pulgadas de grado industrial con una resolución de 800X480, puede ser claramente visible en condiciones de bajo brillo o luz intensa.
Actualizado a una nueva interfaz USB3.0, con mayor capacidad de transmisión de datos, totalmente compatible con varios dispositivos externos U5B
Se agregó una interfaz de video de alta definición HDMI, más adecuada para monitoreo externo o uso docente.
Se agregó un módulo de red inalámbrica de doble banda de alta velocidad y un módulo 4G, que puede realizar múltiples formas de transmisión de datos inalámbrica y monitoreo en tiempo real, compatible con terminales móviles como PC, tabletas y teléfonos móviles.
Compatible con varios accesorios del detector de fallas ultrasónico TOFD digital HS810
Ancho de banda de filtro ajustable de varios niveles, el ancho de banda máximo aumentó a 0,5 ~ 30 M, satisfaciendo perfectamente las necesidades de detección de fallas de alta frecuencia
El rango de ajuste dinámico aumentó a 120 dB
Software del instrumento: también tiene función SAFT (enfoque de apertura sintética) y función de enderezamiento diferencial de onda pasante.

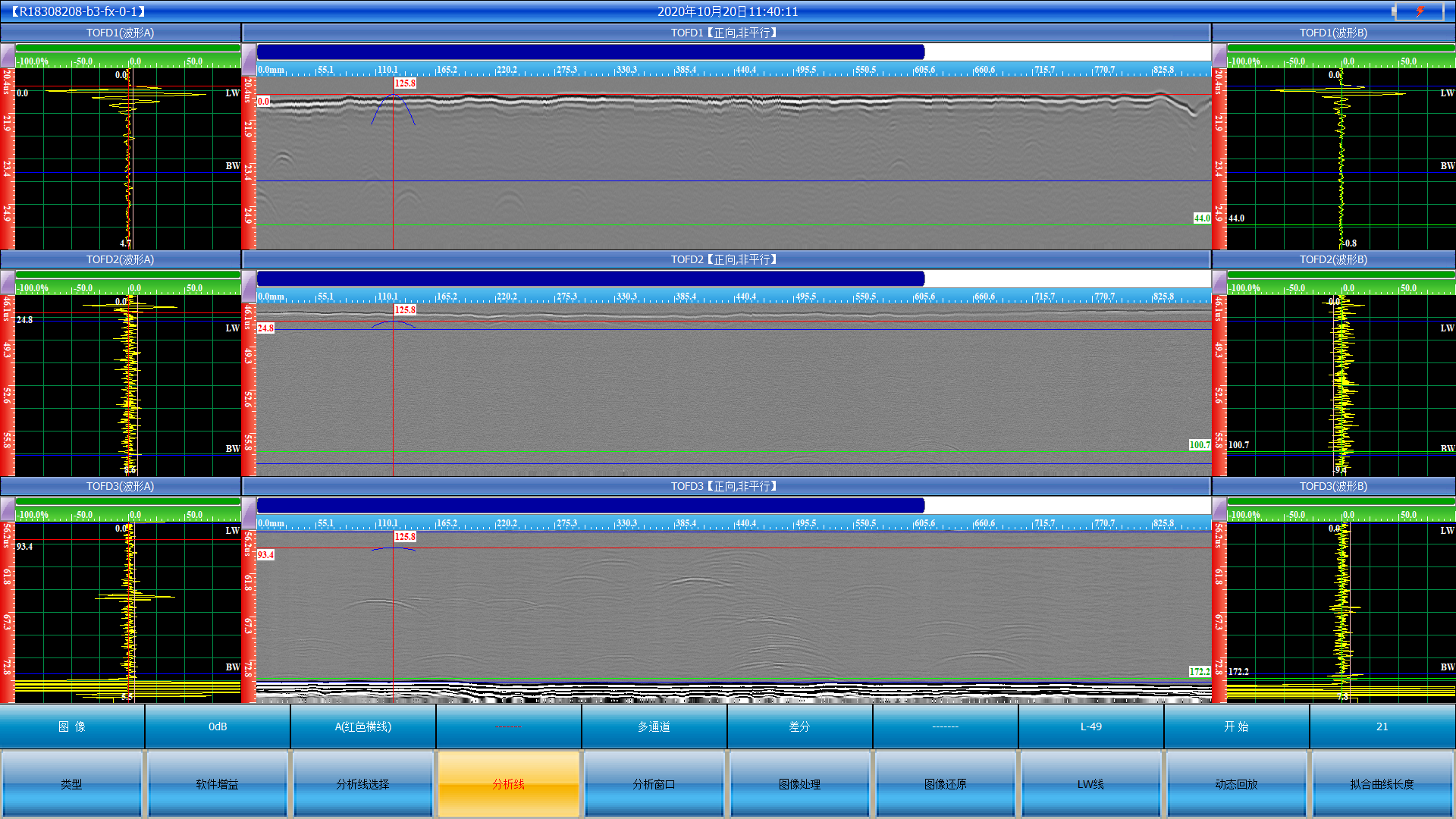

Software de análisis fuera de línea; Tiene función de procesamiento SAFT (enfoque de apertura sintética), tiene la función de visualización de comparación en la misma pantalla antes y después del procesamiento de imágenes y tiene la función de convertir directamente imágenes nacionales TOFD en mapas de bits BMP.
Análisis de imágenes fuera de línea: restaure y reproduzca la forma de onda A-scan registrada durante el escaneo; análisis estadístico del tamaño del defecto y datos de espesor/amplitud del contorno; conversión de registros al informe en formato ASCI/MSWord/MS Excel
| Transmitir parámetros | |||
| Tipo de pulso | Pulso de onda cuadrada negativa | Ancho de pulso | 15ns-1200ns continuamente ajustable (paso de 5ns) |
| Borde de ataque de pulso | Coincidencia de impedancia | 25 Ω, 500 Ω | |
| Recibir parámetros | |||
| Frecuencia de muestreo/bit | 200 MHz/10 bits | Frecuencia de repetición | 100 HZ-1000 Hz ajustable |
| Precisión del atenuador | Profundidad de muestreo | 512 | |
| Rango de escaneo | Incidencia de interfaz cero-14000 mm | Rango de velocidad del sonido | (300-20000)m/s |
| rango dinámico | ≥36dB | Error lineal vertical | ≤3% |
| Error lineal horizontal | ≤0,1% | ||
| Rendimiento integral | |||
| Resolución | >36dB | Método de detección | Detección completa, detección positiva, detección negativa, RF |
| Promedio de forma de onda | 1-16 ajustable | Modo de imagen | Escaneo A, escaneo B, escaneo C |
| Longitud de escaneo lineal | Desplazamiento automático de 0 mm a 40000 mm | ||
| Parámetros del instrumento | |||
| Tamaño completo de la máquina | 254x188x65 (milímetros) | Peso completo de la máquina | 2,0 kg (incluida la batería) |
| Tamaño de la pantalla de visualización | 7'' | Resolución de la pantalla de visualización | 800x480 |
| Interacción persona-computadora | Pantalla táctil capacitiva, teclado. | Fuente de alimentación, batería | CC (CC 12 V/3,34 A), batería 7,4 V/15 Ah. |
| SSD | 128G | Interfaz | LAN, USB3.0, HDMI, WIFI, 4G (opcional) |
| Temperatura de funcionamiento | (-10-40)°C (valor de referencia) | Humedad relativa | (20-95)% HR |
| inspección de fábrica | Informe de inspección estándar europeo proporcionado | ||
Inspección de soldadura de placas, inspección de soldadura de tuberías, inspección de recipientes a presión y otros equipos especiales.
