Pruebas ultrasónicas totalmente automáticas AUT
HSD-PA
El principio de detección de AUT es el "método de división de regiones". La soldadura se divide en varias zonas verticales según el espesor de la pared, la forma de la ranura y los tiempos de llenado. La altura de cada partición es generalmente de 1 mm a 3 mm y cada región es escaneada por un grupo de obleas independientes. En la soldadura automática, el principal defecto es la falta de fusión, es decir, el haz está lo más perpendicular posible a la línea de fusión.
Cantidad:
La máquina de prueba ultrasónica AUT, también un probador ultrasónico AUT portátil, está equipada con un sistema de escáner de última generación para una inspección de soldadura precisa y eficiente, que incluye inspección de soldadura automatizada y un escáner AUT con tecnología Phased Array. Como equipo de escaneo AUT multicanal, este dispositivo es perfecto para inspecciones de tuberías de petróleo y gas, detección de fallas y pruebas de END, y funciona como un probador de fallas ultrasónico NDT confiable. Dígale adiós a las inspecciones manuales y garantice resultados confiables con nuestra solución UT automatizada, incluido el sistema de escaneo AUT para inspección de tuberías.
Características funcionales
El probador de fallas ultrasónico NDT tiene un alto grado de integración: el módulo de detección y el mecanismo de desplazamiento están integrados, y solo se necesita una fibra óptica para transmitir señales, lo que mejora el rendimiento de la máquina de prueba ultrasónica AUT.
La máquina de prueba ultrasónica ofrece escaneo completamente automático, lo que ahorra tiempo y esfuerzo y mejora la eficiencia; la velocidad de escaneo es graduada y ajustable para cumplir con los requisitos de caminata en diferentes condiciones de detección, una característica clave del sistema de escaneo AUT para inspección de tuberías.
El módulo de la máquina de prueba ultrasónica adopta un sistema de enfriamiento de agua autocirculante superior e inferior de tubería 1:2, lo que garantiza de manera efectiva el funcionamiento normal en entornos de alta temperatura, algo vital para el probador ultrasónico AUT portátil.
Se pueden mostrar un escaneo, un escaneo B, un gráfico de barras y una imagen en escala de grises TOFD en la misma pantalla y reproducirse automáticamente, lo que admite la inspección de soldadura automatizada.
El probador de fallas ultrasónico NDT tiene un alto grado de integración: el módulo de detección y el mecanismo de desplazamiento están integrados, y solo se necesita una fibra óptica para transmitir señales, lo que mejora el rendimiento de la máquina de prueba ultrasónica AUT.
La máquina de prueba ultrasónica ofrece escaneo completamente automático, lo que ahorra tiempo y esfuerzo y mejora la eficiencia; la velocidad de escaneo es graduada y ajustable para cumplir con los requisitos de caminata en diferentes condiciones de detección, una característica clave del sistema de escaneo AUT para inspección de tuberías.
El módulo de la máquina de prueba ultrasónica adopta un sistema de enfriamiento de agua autocirculante superior e inferior de tubería 1:2, lo que garantiza de manera efectiva el funcionamiento normal en entornos de alta temperatura, algo vital para el probador ultrasónico AUT portátil.
Se pueden mostrar un escaneo, un escaneo B, un gráfico de barras y una imagen en escala de grises TOFD en la misma pantalla y reproducirse automáticamente, lo que admite la inspección de soldadura automatizada.
Configuración recomendada
- Instrumento: Instrumento HSD-PA (compatible con la máquina de prueba ultrasónica AUT)
- Sonda: Sonda Phased Array 7.5L64-1.0x10-A4-110-P-0.8-IPEX; Sonda TOFD C543 (5MΦ6) cuña de matriz en fase SA4 2; Cuña TOFD de 63°

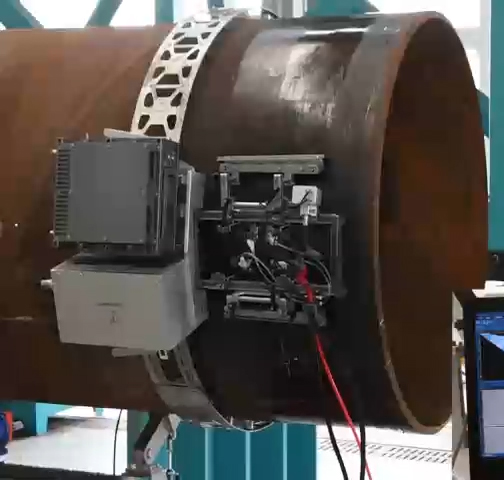

- Escáner: escáner automático AUT (núcleo del equipo de escaneo AUT multicanal)
Solicitud

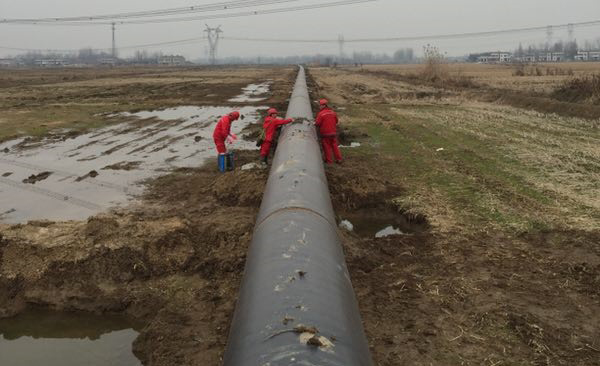

Petroquímica, construcción naval, plataformas petrolíferas marinas y otros campos, incluidos oleoductos de larga distancia de PetroChina, costuras anulares de juntas a tope de soldadura automática de tubos de gran diámetro y espesor medio y como sistema de inspección de tuberías AUT para petróleo y gas. El sistema de escaneo AUT para inspección de tuberías, junto con el probador ultrasónico AUT portátil y el probador ultrasónico de fallas NDT, garantiza inspecciones exhaustivas en estos sectores.
Petroquímica, construcción naval, plataformas petrolíferas marinas y otros campos, incluidos oleoductos de larga distancia de PetroChina, costuras anulares de juntas a tope de soldadura automática de tubos de gran diámetro y espesor medio y como sistema de inspección de tuberías AUT para petróleo y gas. El sistema de escaneo AUT para inspección de tuberías, junto con el probador ultrasónico AUT portátil y el probador ultrasónico de fallas NDT, garantiza inspecciones exhaustivas en estos sectores.
